Cara mudah setting dial PPPOE via LAN Modem ONT HUAWEI

Asssalamu'alaikum WR.WB

Sebelumnya jarang upload artikel akhir-akhir dikarenakan belum ada waktu untuk menulis tutorial yang tepat dan jarang ditemui saat ini.

Nah disini saya akan membahas bagaimana cara setting pppoe di modem ont huawei HG8145v5 EPON via Port LAN. Pada umumnya setting pppoe di modem ont huawei atau modem merek lainnya dilakukan di port FO namun di modem huawei ini bisa kita setting di port LAN namun hanya beberapa version yang dapat diset di port LAN.

PPPOE (Point-to-Point Protocol over Ethernet) sebelum kita set di modem ont harus tau username dan password ppp-client yang dikasih dari pihak penyedia jaringan. Atau jika kita punya jaringan lokal dengan menerapkan pppoe sebagai ptp ke client kita bisa set tersebut di modem yang kita bahas ini. Tanpa lama-lama kita masuk ke tutorial berikut :

1. Koneksi Fisik dan Login:

Hubungkan Perangkat Anda: Gunakan kabel Ethernet (kabel LAN) untuk menghubungkan komputer Anda atau port WAN router terpisah ke salah satu port LAN pada Huawei ONT.

2. Akses Antarmuka ONT:

Buka peramban web (Chrome, Firefox, dll.).

Masukkan alamat IP default ONT di bilah alamat. IP default yang umum adalah 192.168.100.1 atau 192.168.1.1

3. Setelah bisa masuk ke menu awal pilih bagian menu " Advanced " yang dimana didalamnya kita bisa merubah settingan baik wan, wlan dll.

4. Pada bagian menu advanced tersebut kita akan diarahakan atau pilih ke menu "Maintenance Diagnosa " dan pilih menu lagi "Upstream Port". Nah disini kita pilih port LAN yang tersebut dari provide biar bisa kita set dial PPPOE nya, sebagain contoh disini Port LAN1 terus klik " Apply " biar perubahan tersebut disimpan konfigurasinya.

5. Kemudian setelah kita memilih port LAN1 untuk dial pppoe kita pilih menu "WAN" paling atas, terus klik "New" untuk menambahkan settingan baru dan pilih bagian menu "Encapsulation Mode" dipppoe. Setelah itu masukkan username dan password ppp client yang dikasih dari provider. Terakhir jangan lupa klik "Apply" untuk menyimpan konfigurasi yang kita tambahkan.

Okay sudah selesai kita setting dial PPPOE di modem ont Huawei HG8145v5 di port LAN.

Terimakasih sudah mampir di blog saya semoga bermanfaat

Wassalamu'alaikum WR.WB

Margiyanto 15.57

Cara setting vlan di modem ONT HUAWEI

Huawei Networking

Assalamualaikum WR.WB

Hallo teman-teman lama tidak upload tutorial lagi saya... Alhamdulilah kesempatan ini saya akan memberikan tutorial cara setup vlan di modem Router ONT Huawei seri H8120C.

Kenapa sih kok di setting vlan di modem ont?? ada yang tau tidak. fungsi dari vlan tersebut buat menandakan user pelanggan bulanan tersebut dipetakan dengan vlan misal 100 langganan bulanan 100rb dan lainnya juga buat memudahkan management jaringan tersebut... Mungkin itu yang bisa saya mungkin kalau masih kurang bisa dibantu jawab kolom comment bawah ya..

VLAN (Virtual Local Area Network) adalah sebuah metode yang digunakan untuk membagi satu jaringan fisik menjadi beberapa jaringan logis yang lebih kecil. Meskipun perangkat-perangkat dalam sebuah VLAN terhubung secara fisik ke switch yang sama, mereka berperilaku seolah-olah berada dalam jaringan yang terpisah.

Langkah tutorial nya sebagai berikut ini :

1. untuk bisa remote ont huawei tersebut kita perlu web browser.. akses ip yang dibelakang modem ont tertulis ip address serta username dan password ( user ) untuk superadmin modem ont huawei rata username : telecomadmin dan password : admintelecom.

2. setelah sudah dimasukkan username dan password tersebut akan muncul halaman awal ont huawei menampilkan status konek internet pada modem, jumlah port lan yang terkoneksi serta wifi yang terkoneksi.. Pilih menu Advanced Configuration.

3. selanjutnya didalam menu Advanced Configuration nanti ada beberapa menu nah teman-teman pilih bagian WAN Configuration untuk bisa create dan delete config dapat terkoneksi ke server olt.

Namun sebelum langkah tersebut temen-temen pastikan sudah checklist port lan yang untuk melewatkan vlan semisal mau ditambahkan.

Menu LAN Configuration

Menu WAN Configuration

4. setelah masuk di menu WAN Configuration klik new untuk menambahkan settingan baru dan perhatikan pada Menu Encapsulation Mode pilih IPoE, menu WAN Mode teman-teman pilih Bridge WAN dikarenakan ont huawei yang saya setting non wifi port lan tersebut saya arahkan ke router access point, klik Enable Vlan pastikan di checklist masukan vlan id yang sudah ditentukan biar terkoneksi olt server dan Binding Options pilih lan yang mau dimasukkan ke vlan id yang sudah dipetakkan sebelumnya.. Langkah terakhir jangan lupa klik Apply supaya settingan kita tersimpan.

Nah teman-teman itu sedikit tutorial cara setting vlan di modem router ont huawei dengan mudah dan cepat tentunya... Terimakasih sudah mampir di blog saya semoga dapat membantu dalam mengkonfigurasi dengan baik..

Wallaikumsalam WR.WB

Margiyanto 15.13

Konfigurasi Access VLAN & Trunk VLAN di Huawei ATN910c-f

Huawei Networking

Assalamu'alaikum WR.WB

Tidak terasa sudah bulan ramadhan dan lama tidak update artikel, kali ini saya akan share terkait artikel perangkat huawei yang tidak begitu banyak di google support via bahasa indonesia hehehe.... semoga setelah membaca artikel saya bisa langsung setup gass ndak pakai lama wkwkw... Nah saya akan share terkait setting vlan access dan trunk di perangkat huawei atn910c-f, konfigurasi tersebut banyak digunakkan untuk management jalur biar terarah dan management mudah... Di sini saya tidak akan menjelaskan apa itu access dan trunk harusnya temen-temen sudah tau tentunya juga sudah familiar..

Langkah pertama, buat vlan id dengan batas dari 1-4094 contoh : vlan 100, lalu diberikan description SISWA untuk detailnya seperti berikut ini :

Langkah kedua, kita konfigurasi mode access port dengan perintah : port default vlan 100

untuk detailnya :

Langkah ketiga, lanjut konfigurasi mode trunk dengan perintah : port link-type trunk

untuk allow vlan di perangkat ini cukup sama perintahnya dan cukup ditambahi id vlan dan tidak menghapus konfigurasi sebelumnya,

#Huawei #HCIA #ATN910c-f #Router #Swtich

Demikian dari saya
Wassalamu'alaikum WR.WB

Margiyanto 00.14

Konfigurasi Vlan di Switch Huawei ATN910c-f

Huawei Networking

cara setting vlan di switch huawei seri ATN910c-f

Assalamu'alaikum wr.wb

Jumpa lagi dengan mimin kali ini saya akan share sedikit tentang konfigurasi vlan di switch huawei seri ATN910c-f. tidak bisa banyak penjelasan banyak ikuti langkah berikut ini :

Langkah pertama, remote switch huawei atn910c-f dengan ip 192.168.0.1 via ssh.

setting ip satu network dengan switch tersebut kemudian remote dengan aplikasi putty dan sejenisnya.

Langkah kedua, untuk user akses default user : root pass : Changeme_123

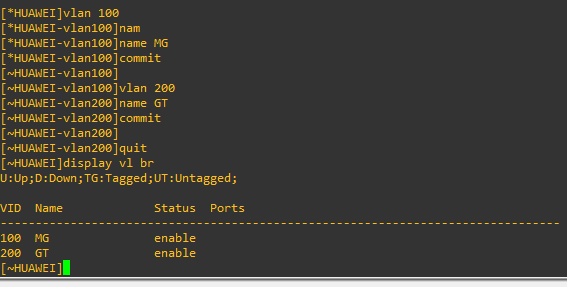

setelah itu ketikkan perintah system_view kemudian ketikkan vlan 100 dan name MG, lalu jangan lupa commit dahulu biar tersimpan konfigurasinya.

Mungkin itu saja sedikit share mengenai setting vlan di switch huawei atn910... tetap stay iya di blog zonemint tentunya akan ada lagi tutorial mengenai switch huawei :)

#Huawei #ATN910 #Networking

Sekian dari saya

Wassalamu'alaikum wr.wb
