Basic CCNA Configuration DHCP on Router Cisco




Basic CCNA Router DHCP

Assalamu'alaikum wr.wb

A. Pendahuluan

Selamat datang di zonemint. Post kali ini saya akan membahas bagaimana setting dhcp server di Router produk jaringan Cisco.  Sebelumnya ketahui dulu apa itu DHCP??? DHCP (Dynamic Configuration Protocol) adalah layanan yang secara otomatis memberikan nomor IP kepada komputer yang memintanya. Komputer yang memberikan nomor IP disebut sebagai DHCP server, sedangkan komputer yang meminta nomor IP disebut sebagai DHCP Client.

Dengan demikian administrator tidak perlu lagi harus memberikan nomor IP secara manual pada saat konfigurasi TCP/IP, tapi cukup dengan memberikan referensi kepada DHCP Server.

B. Alat dan Bahan Pengerjaan
  • Aplikasi Cisco Packet Tracer
C. Jangka Waktu Pengerjaan

jangka waktu yang dibutuhkan untuk menyelesaikan konfigurasi tersebut sekitar 5-10 menit

D. Tahap Pengerjaan

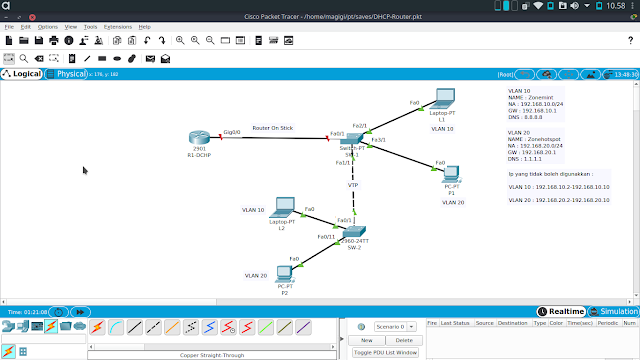

Langkah 1 Buatlah Topologi

Langkah awal sebelum konfigurasi DHCP server on Router. Buatlah topologi jaringan yang sederhana dengan 1 router, 2 switch dan 4 client.


Langkah 2 Konfigurasi DHCP Server

Nah pada langkah kedua ini setting dhcp server pada router cisco. Berikut ini perintah konfigurasi tersebut :

R1-DHCP(config)#ip dhcp pool V10
R1-DHCP(dhcp-config)#default-router 192.168.10.1
R1-DHCP(dhcp-config)#network 192.168.10.0 255.255.255.0
R1-DHCP(dhcp-config)#dns-server 8.8.8.8
R1-DHCP(dhcp-config)#exit
R1-DHCP(config)#ip dhcp pool V20
R1-DHCP(dhcp-config)#default-router 192.168.20.1
R1-DHCP(dhcp-config)#network 192.168.20.0 255.255.255.0
R1-DHCP(dhcp-config)#dns-server 1.1.1.1
R1-DHCP(dhcp-config)#exit

Nah untuk nama pool tersebut tidak harus sama dengan vlan tapi untuk memudahkan manajemen kita dalam jaringan yang kita buat.

Langkah 3 Test sisi client

Langkah ketiga test atau uji coba dhcp tersebut disisi client apakah client mendapatkan alamat ip address sesuai konfigurasi diatas.


Langkah 4 Setting range pool

Langkah keempat jika admin jaringan ingin melakukan alamat ip yang tidak boleh dipakai ke client bisa dibatasi dengan range, berikut ini commandnya :

R1-DHCP(config)#ip dhcp excluded-address 192.168.10.2 192.168.10.10
R1-DHCP(config)#ip dhcp excluded-address 192.168.20.2 192.168.20.10
R1-DHCP(config)#


Saya Sertakan Videonya :





Sekian dari saya
Wassalamu'alaikum wr.wb
